【产品用处】

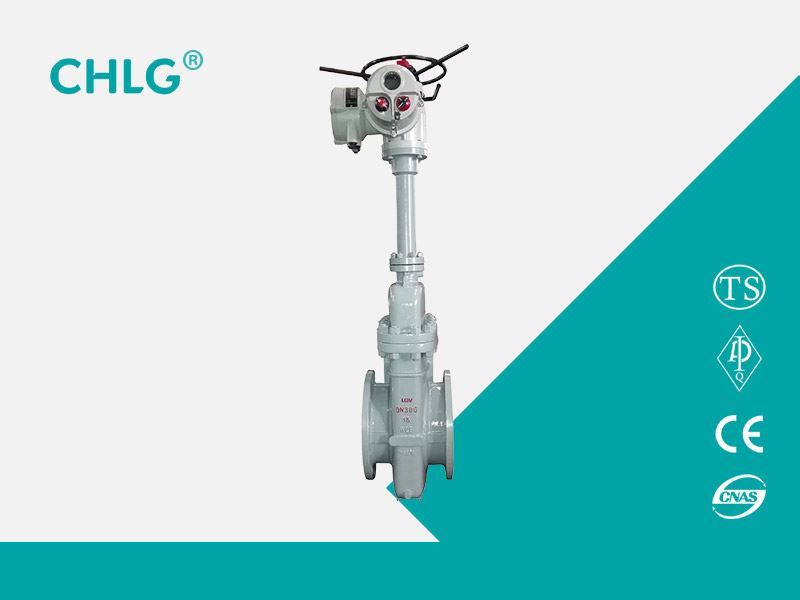

集团出产的电动平板闸阀,是一种关关件为平行闸板的滑动阀。其关关件可所以单闸板或是其间带有撑开机构的双闸板,闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来节造。若是是双闸板平板闸阀，则两闸板间的撑开机构能够补充这一压紧力。
【产品分类】
平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用处和使用场所可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。
【结构特点】
本系列产品选取新型浮动式密封结构，合用于压力不大于15.0MPa，温度-29～121℃的油品、天然气等管线上，作为节造介质的启关及调节装置，该产品结构设计新鲜、选材适当、测试严格、操作轻便，拥有较强的防腐、耐磨、耐冲蚀机能，是石油工业界一种梦想的新型设备。
1. 选取浮动阀座，双向启关，密封靠得住，启关矫捷。
2. 闸板均有导向条赐与精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3. 阀体承载能力高，通路为直通式，全开时，与闸板导流孔相贯通和直管类似，流阻很幼。阀杆选取复合填料，多沉密封，使得密封靠得住，摩擦力幼。
4. 关关阀门时，顺使仉动弹手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成一路密封。同时，将闸板压向出口端密封座上，成为双沉密封。
5. 由于选取双沉密封，所以可在不影响管路工作的情况下更换易损件。这是本厂产品优吓宗国内表同类产品的沉要特点。
6. 开启闸板时，逆使仉旋转手轮，闸板上移，导流孔与通路孔相贯通。随着闸板的上升，贯通孔逐步加大，至极限地位时，导流孔与通路孔相沉合，此时全开。
【设计尺度】
设计造作尺度：JB/T 5298
结构长度尺度：JB/T 5298
衔接法兰尺度：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验尺度：GB/T 13927-2008、JB/T 5298
【机能参数】
|
零件名称 |
零部件资料 |
|||
|
JB/T77298 |
API 6D |
|||
|
阀门/阀盖 |
WCB |
WCB |
A352-LCB |
A351-CF8N |
|
闸板 |
2Cr13+ENP |
20CrMoV+STL |
ANSI 410+ENP |
ANSI 316+ENP |
|
阀杆 |
2Cr13 |
2Cr13 |
A182-F6a |
A182-F316S |
|
阀座 |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨 |
聚四氟乙烯 |
|
|
垫片 |
18-8/柔性石墨 |
|||
|
螺栓 |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
合用温度 |
-29~250℃ |
-29~550℃ |
-46~250℃ |
-40~200℃ |
|
合用介质 |
水、油品 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸类 |
【重要表形和衔接尺寸】
|
公称通径 |
重要表形尺寸和衔接尺寸 |
||||||
|
L |
D |
D1 |
D2 |
Z-Φd |
H |
D0 |
|
|
Z43PF-16C |
|||||||
|
100 |
150 |
215 |
180 |
155 |
8-Φ18 |
700 |
300 |
|
125 |
150 |
245 |
210 |
185 |
8-Φ18 |
798 |
350 |
|
150 |
150 |
280 |
240 |
210 |
8-Φ23 |
895 |
350 |
|
200 |
180 |
335 |
295 |
265 |
12-Φ23 |
1130 |
350 |
|
250 |
180 |
405 |
355 |
320 |
12-Φ25 |
1290 |
400 |
|
300 |
200 |
460 |
410 |
375 |
12-Φ25 |
1480 |
450 |
|
350 |
200 |
520 |
470 |
435 |
16-Φ25 |
1660 |
450 |
|
400 |
218 |
580 |
525 |
485 |
16-Φ30 |
1850 |
500 |
|
450 |
218 |
640 |
585 |
545 |
20-30 |
2080 |
500 |
|
500 |
229 |
705 |
650 |
608 |
20-34 |
2300 |
600 |
|
600 |
248 |
840 |
770 |
718 |
20-41 |
2680 |
800 |
|
700 |
286 |
910 |
840 |
788 |
24-41 |
3080 |
800 |
|
800 |
286 |
1020 |
950 |
898 |
24-41 |
3491 |
1000 |
|
Z43PF-25 |
|||||||
|
100 |
150 |
230 |
190 |
160 |
8-Φ23 |
700 |
300 |
|
125 |
150 |
270 |
220 |
188 |
8-Φ25 |
798 |
350 |
|
150 |
150 |
300 |
250 |
218 |
8-Φ25 |
895 |
350 |
|
200 |
180 |
360 |
310 |
278 |
12-Φ25 |
1130 |
350 |
|
250 |
180 |
425 |
370 |
332 |
12-Φ30 |
1290 |
400 |
|
300 |
200 |
485 |
430 |
390 |
16-Φ30 |
1480 |
450 |
|
350 |
200 |
550 |
490 |
448 |
16-Φ34 |
1660 |
450 |
|
400 |
218 |
610 |
550 |
505 |
16-Φ34 |
1850 |
500 |
|
450 |
218 |
660 |
600 |
555 |
20-Φ34 |
2080 |
500 |
|
500 |
229 |
730 |
660 |
610 |
20-Φ41 |
2300 |
600 |
|
600 |
248 |
840 |
770 |
718 |
20-Φ41 |
2680 |
800 |
|
700 |
286 |
955 |
875 |
815 |
24-Φ48 |
3080 |
800 |
|
800 |
286 |
1070 |
990 |
930 |
24-Φ48 |
3491 |
1000 |
【结构图片】
