【产品用处】

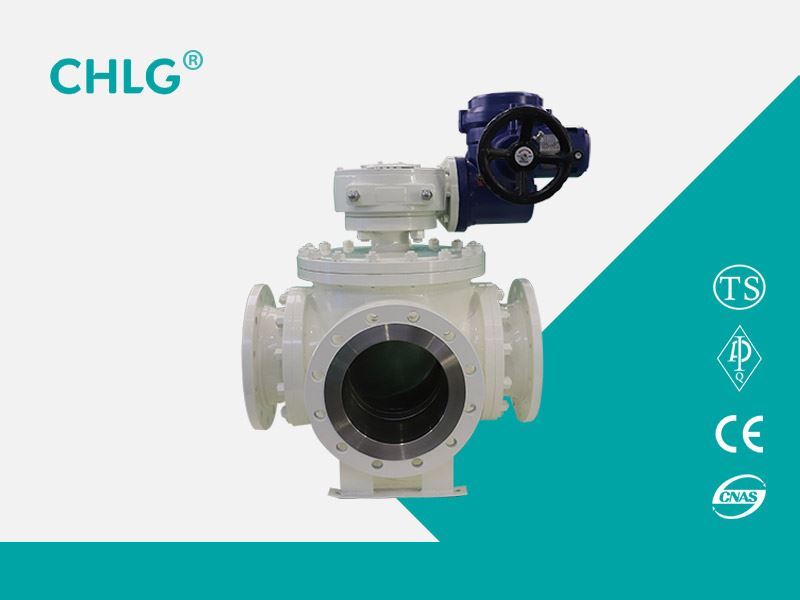

Q945F 型 PN16~PN40 三通球阀有T形和L形。T形能使三条正交的管路相互联通和堵截第三条通路，起分流、合流作用。L形只能衔接相互正交的两条管路，不能同时维持第三条管路的相互连通，只起分配作用。
【产品特点】
1、三通球阀在结构上选取一体化结构，4面阀座的密封型式，法兰联接少，靠得住性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力幼。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源产生故障时，球阀将处于节造系统要求的状态。
【机能参数】
|
型号 |
Q945F-16C |
Q945F-25C |
Q945F-40C |
Q945F-16P |
Q945F-25P |
Q945F-40P |
|
|
工作压力（℃） |
1.6 |
2.5 |
4 |
1.6 |
2.5 |
4 |
|
|
合用温度（℃） |
≤150 |
||||||
|
合用介质 |
水、蒸汽、油品等 |
弱侵蚀性介质 |
|||||
|
资料 |
阀体 |
碳素钢铸件 |
铬镍钛不锈钢铸件 |
||||
|
球体、阀杆 |
2Cr13 |
铬镍钛不锈钢 |
|||||
|
密封圈 |
加强聚四氟乙烯 |
||||||
|
填料 |
聚四氟乙烯 |
||||||
【重要表形和衔接尺寸】
|
公称通径 |
重要表形尺寸和衔接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
W |
|
|
Q944F-16C Q944F-16P Q945F-16C Q945F-16P |
||||||||
|
15 |
108 |
95 |
65 |
45 |
14 |
414 |
95 |
140 |
|
20 |
117 |
105 |
75 |
55 |
14 |
414 |
105 |
160 |
|
25 |
127 |
115 |
85 |
65 |
14 |
414 |
113 |
180 |
|
32 |
140 |
135 |
100 |
78 |
16 |
418 |
135 |
250 |
|
40 |
165 |
145 |
110 |
85 |
16 |
418 |
142 |
300 |
|
50 |
178 |
160 |
125 |
100 |
16 |
418 |
154 |
350 |
|
65 |
191 |
180 |
145 |
120 |
18 |
418 |
175 |
350 |
|
80 |
203 |
195 |
160 |
135 |
20 |
818 |
190 |
400 |
|
100 |
229 |
215 |
180 |
155 |
20 |
818 |
225 |
500 |
|
125 |
356 |
245 |
210 |
185 |
22 |
818 |
245 |
600 |
|
150 |
394 |
280 |
240 |
210 |
24 |
823 |
265 |
800 |
|
200 |
457 |
335 |
295 |
265 |
26 |
1223 |
305 |
800 |
|
250 |
533 |
405 |
355 |
320 |
30 |
1225 |
370 |
1300 |
